AHU LÀ GÌ? ĐIỂM KHÁC BIỆT GIỮA AHU VÀ FCU?

Đăng bởi BKC Groups vào lúc 29/07/2022



Hiện nay, hầu hết các hệ thống điều hòa trung tâm đều sử dụng AHU. Đây là loại thiết bị xử lý không khí không thể thiếu trong phòng sạch. Thiết bị này đóng vai trò quan trọng trong điều hòa không khí, trao đổi nhiệt ở cấp độ cao. Vậy hệ thống AHU là gì? Trong bài viết này, BKC sẽ cung cấp đến bạn những thông tin cơ bản về AHU và so sánh điểm khác biệt giữa AHU và FCU.

Hệ thống AHU là gì? Cấu tạo và nguyên lý hoạt động của AHU

Khái niệm AHU là gì?

AHU (Air Handling Unit – Khối xử lý không khí) là một thiết bị có chức năng trao đổi nhiệt, xử lý nhiệt ẩm và làm sạch không khí thường được dùng trong hệ thống HVAC.

Cấu tạo của hệ thống AHU là gì?

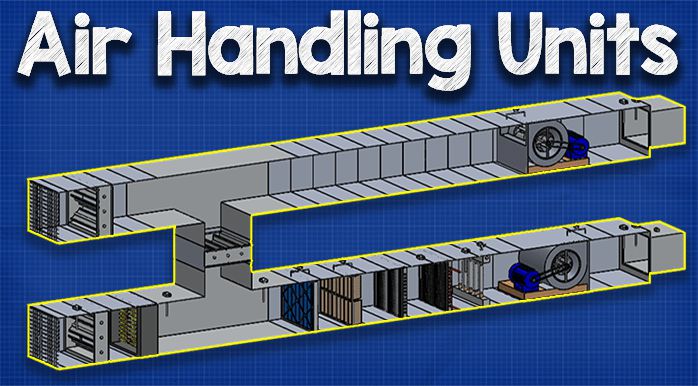

Thông thường, AHU được ghép từ nhiều module gồm các bộ lọc bụi, buồng hòa trộn, hộp quạt và dàn trao đổi nhiệt. Hai cửa gắn van điều chỉnh nằm trên buồng hòa trộn, một cửa dùng để lấy gió tươi, cửa còn lại nối với đường hồi gió. Riêng bộ lọc bụi có khá nhiều kiểu lọc. Một vài kiểu phổ biến có thể kể đến là kiểu thiết kế túi vải (lọc túi) hoặc kiểu gấp nếp.

Tùy vào mỗi công trình mà AHU sẽ được thiết kế khác nhau. Nhưng chúng đều có cấu tạo gồm các bộ phận sau:

  • Quạt gió

  • Dàn gia nhiệt (Heater)

  • Dàn lạnh

  • Bộ lọc khí

  • Vỏ bảo vệ

Phân loại thiết bị AHU

AHU được chia làm 2 loại là AHU chạy nước và AHU loại gas lạnh trực tiếp

– AHU loại dùng nước (Water AHU) bao gồm dàn trao đổi nhiệt dùng trao đổi nhiệt giữa nước lạnh đi qua các ống đồng và không khí thổi qua nó quạt ly tâm. Hệ thống điều khiển gồm cảm biến nhiệt độ, độ ẩm, van ba ngã, chiller,…

– AHU dùng loại gas lạnh trực tiếp (DX AHU) bao gồm dàn trao đổi nhiệt dùng trao đổi nhiệt giữa gas lạnh đi qua các ống đồng và không khí thổi qua nó nhờ lực hút của quạt ly tâm.

Nguyên lý hoạt động của hệ thống AHU là gì?

Quá trình hoạt động của AHU

Nước lạnh đi qua cụm ống trao đổi nhiệt, đồng thời không khí thổi ngang qua bên ngoài. Lúc này không khí đã được làm lạnh và quạt sẽ thổi theo hệ thống kênh gió tới các khu vực, các phòng. AHU thường sẽ sử dụng loại quạt ly tâm dẫn động bằng đai.

Nguyên lý hoạt động của AHU là gì?

Dàn trao đổi nhiệt sẽ làm nhiệm vụ trao đổi nhiệt giữa nước lạnh khi nó đi qua các ống đồng trong AHU và không khí thổi qua nó.

– Một khi nhiệt độ ở trong phòng lớn hơn so với nhiệt độ cài đặt thì van 3 ngã sẽ mở cho nước lạnh chảy qua bộ dàn trao đổi nhiệt. Cho đến khi nhiệt độ thấp hơn so với nhiệt độ cài đặt ban đầu thì van 3 ngã mới bắt đầu đóng lại. Nước lạnh chảy qua đường thoát để về Chiller.

– Ở một diễn biến khác thì không khí trước khi được đưa vào AHU đều được phải được lọc qua một bộ phận tiền lọc vfa lọc túi. Đối với những trường hợp cần có độ sạch cao thì cần phải sử dụng cả hệ học HEPA. Không khí sau khi đi qua bộ lọc sẽ tiếp xúc với dàn trao đổi nhiệt bên trong hệ thống AHU để tạo ra nguồn không khí lạnh. Sau đó, sẽ được tiếp tục dẫn vào một buồng tuần hoàn để thổi không khí lạnh qua các đường ống gió rồi mới cho đến các phòng sử dụng điều hòa.

– Nhiệt độ không khí đầu ra sẽ được điều khiển thông qua tốc độ quạt gió và valve nước lạnh. Tuy nhiên, ở hầu hết các AHU đều có độ chính xác không được cao, nhiệm vụ chủ yếu của AHU đó là xử lý sơ bộ luồng không khí. Để có độ ẩm chính xác thì thường người dũng sẽ lắp thêm các FCU tại từng khu vực để đạt được hiệu quả như ý.

Ứng dụng của AHU

Thiết bị AHU được ứng dụng trong các lĩnh vực sau:

  • Nhà máy sản xuất có yêu cầu cao về phòng sạch: dược phẩm, thực phẩm chức năng, mỹ phẩm, thú y, thực phẩm, điện tử, thiết bị y tế, bao bì dược phẩm.

  • Nhà máy sản xuất công nghiệp: linh kiện điện tử, công nghệ cao, hóa chất, hóa dầu, ô tô,…

  • Sử dụng AHU trong hệ thống yêu cầu tiêu chuẩn sạch rất cao như: phòng mổ bệnh viện, phòng kiểm nghiệm – xét nghiệm, phòng thí nghiệm A&D.

  • Trong dân dụng: tòa nhà thương mại, tòa nhà lớn có hệ thống điều hòa trung tâm sử dụng chiller, hội trường lớn, nhà hát.

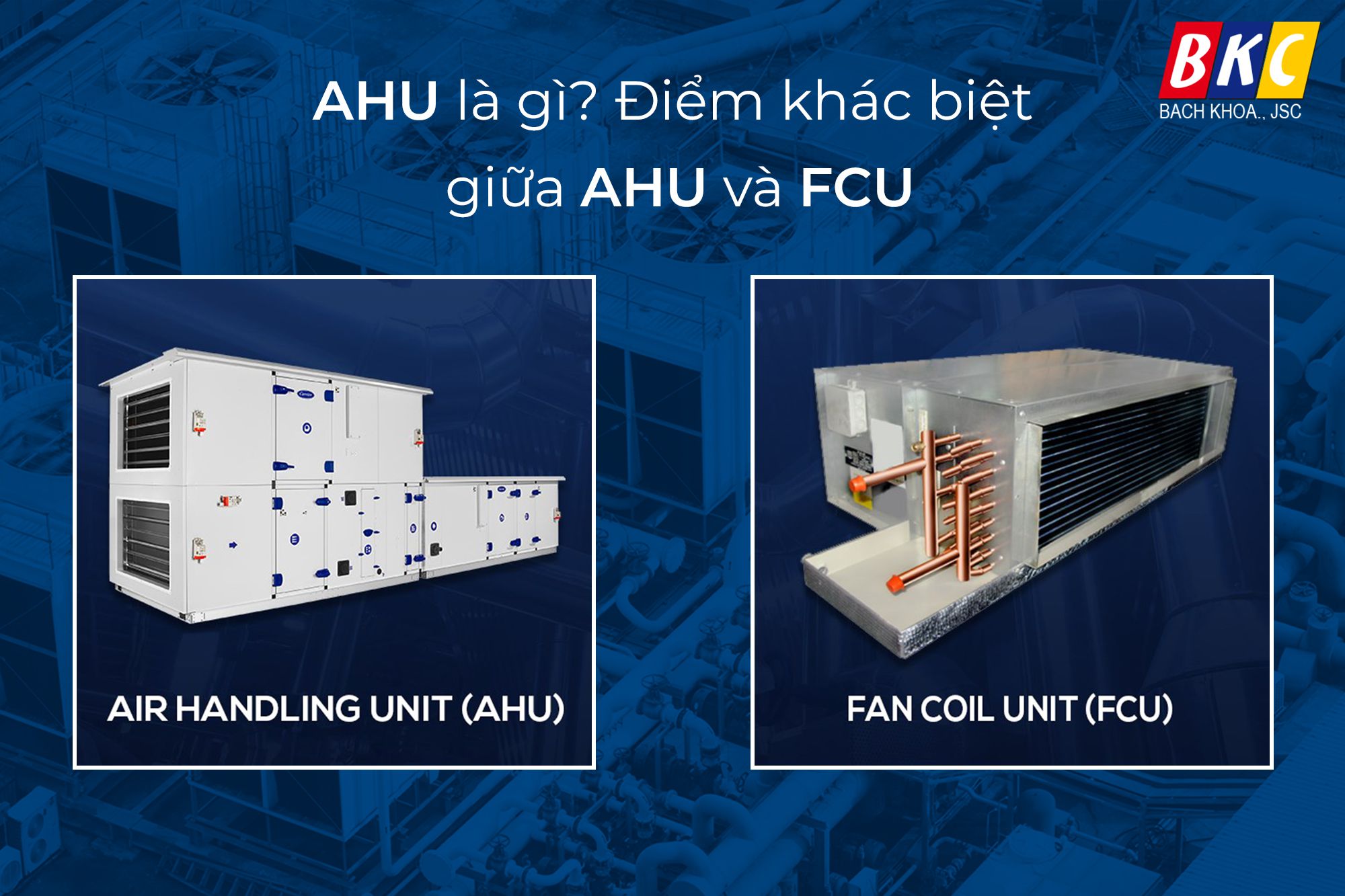

So sánh những điểm khác biệt giữa hệ thống AHU và FCU?

Về nhu cầu sử dụng

– FCU: thường dùng trong các tòa nhà thương mại thông thường, trong những không gia nhỏ, xử lý gió tại văn phòng. Hầu hết đó đều là những khu vực có tính chất cục bộ.

– AHU: có thể coi đây là FCU có kích thước lớn được gắn thêm bộ hòa trộn và lọc. Thiết bị này thường được dùng trong những nơi rộng lớn, mang tính chất công cộng và đòi hỏi yêu cầu cao về độ sạch như các khu thương mại cao cấp các xưởng nghiên cứu, sản xuất linh kiện điện tử, mỹ phẩm,… Chúng được lắp tại một phòng nhất định, sau khi xử lý gió trung tâm thì mới thổi vào phòng.

Về kích thước

– FCU là dàn trao đổi nhiệt với tầm thổi gió ngắn, thường sẽ nhỏ hơn 20m. Bên cạnh đó, đường ống dẫn gió của FCU cũng rất ngắn do cột áp quạt của nó chỉ nhỏ hơn 200Pa.

– AHU là dàn giải nhiệt với tầm thổi gió lớn, thường sẽ lớn hơn 20m. Chính vì thế, cột áp quạt sẽ lớn hơn, khoảng từ 300Pa trở lên.

Về độ ồn

– Chính vì FCU thường sử dụng để làm lạnh cho văn phòng nên rất chú trọng về tiếng ồn. Cũng bởi vì cột áp quạt FCU có kích thước nhỏ nên độ ồn cũng không lớn.

– Còn với AHU thì ngược lại vì chúng rất ồn. Nếu bạn muốn sử dụng hệ thống này cho văn phòng thì phải thiết kế thêm bộ hút âm và cách âm.

Về phần trao đổi nhiệt

– Dàn lạnh FCU thì sử dụng các môi chất dẫn lạnh như gas freon HCFC, nước làm lạnh (Chiller) hoặc nước pha rượu (glycon).

– Còn AHU thì dùng nước từ Chiller hoặc cũng có thể sử dụng các môi chất lạnh như trên.

Về công suất

Theo những thông tin đã trình bày ở phần trên, AHU là một dàn làm lạnh lớn. Do đó mà công suất của nó cũng rất lớn và tất nhiên là lớn hơn hệ thống FCU. Chỉ riêng AHU có thể cung cấp đủ khí lạnh cho một phòng rất lớn, cho nhiều phòng khác nhau hoặc cho một phòng chức năng ở rất xa vị trí lắp đặt hệ thống.

Trên đây là một số chia sẻ về hệ thống AHU và điểm khác biệt giữa hệ thống AHU và FCU, khách hàng có nhu cầu xin vui lòng liên hệ BKC để nhận tư vấn cụ thể.

Theo dõi blog của BKC để biết thêm những thông tin hữu ích.
